E3F1

Standardní fotosenzor M18 s nejlepším poměrem cena-výkon

Řada Omron E3F1 představuje fotoelektrický senzor v pouzdře M18 s nejlepším poměrem cena-výkon. Je uložen ve stejném kompaktním pouzdře jako senzory řady E3FA a splňuje všechny požadavky standardních průmyslových aplikací.

Jasně viditelná červená dioda LED usnadňuje seřizování
Kompaktní a pevné pouzdro usnadňuje integraci do strojů
Spolehlivý provoz ve všech průmyslových prostředích

Porovnat všechny modely

Specifikace & informace pro objednání

Produkt	Shape	Sensing method	Sensing distance	Sensing distance (min.)	Setting method	Connection method	Cable length	Output type	Operation mode	Response time	Material housing	Thread size	Product Length (unpacked)	Type of light	Power supply voltage	Degree of protection (IP)	Popis
E3F1-DN11 2M	Cylindrical axial	Diffuse reflective	100 mm		Manual adjustment	Cable	2 m	NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 100 mm, NPN, Light-ON/Dark-ON, 2 m cable
E3F1-DN12 2M	Cylindrical axial	Diffuse reflective	300 mm		Manual adjustment	Cable	2 m	NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 300 mm, NPN, Light-ON/Dark-ON, 2 m cable
E3F1-DN21	Cylindrical axial	Diffuse reflective	100 mm		Manual adjustment	Connector M12		NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 100 mm, NPN, Light-ON/Dark-ON, M12 connector
E3F1-DN22	Cylindrical axial	Diffuse reflective	300 mm		Manual adjustment	Connector M12		NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 300 mm, NPN, Light-ON/Dark-ON, M12 connector
E3F1-DP11 2M	Cylindrical axial	Diffuse reflective	100 mm		Manual adjustment	Cable	2 m	PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 100 mm, PNP, Light-ON/Dark-ON, 2 m cable
E3F1-DP12 2M	Cylindrical axial	Diffuse reflective	300 mm		Manual adjustment	Cable	2 m	PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 300 mm, PNP, Light-ON/Dark-ON, 2 m cable
E3F1-DP21	Cylindrical axial	Diffuse reflective	100 mm		Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 100 mm, PNP, Light-ON/Dark-ON, M12 connector
E3F1-DP22	Cylindrical axial	Diffuse reflective	300 mm		Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 300 mm, PNP, Light-ON/Dark-ON, M12 connector
E3F1-DP22-10	Cylindrical axial	Diffuse reflective	300 mm		Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	34.5 mm	Polarity free red light	10-30 V	IP66	Multipack 10 units - E3F1-DP21 : Photoelectric sensor, M18 threaded barrel, plastic, red LED, diffuse, 300 mm, PNP, Light-ON/Dark-ON, M12 connector
E3F1-RN11 2M	Cylindrical axial	Retro-reflective	3000 mm	100 mm	Manual adjustment	Cable	2 m	NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	41 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, retro-reflective, 3 m, NPN, Light-ON/Dark-ON, 2m cable
E3F1-RN21	Cylindrical axial	Retro-reflective	3000 mm	100 mm	Manual adjustment	Connector M12		NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	45 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, retro-reflective, 3 m, NPN, Light-ON/Dark-ON, M12 connector
E3F1-RP11 2M	Cylindrical axial	Retro-reflective	3000 mm	100 mm	Manual adjustment	Cable	2 m	PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	41 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, retro-reflective, 3 m, PNP, Light-ON/Dark-ON, 2 m cable
E3F1-RP21	Cylindrical axial	Retro-reflective	3000 mm	100 mm	Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	45 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, retro-reflective, 3 m, PNP, Light-ON/Dark-ON, M12 connector
E3F1-RP21-10	Cylindrical axial	Retro-reflective	3000 mm	100 mm	Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	45 mm	Polarity free red light	10-30 V	IP66	Multipack 10 units - E3F1-RP21 : Photoelectric sensor, M18 threaded barrel, plastic, red LED, retro-reflective, 3 m, PNP, Light-ON/Dark-ON, M12 connector
E3F1-TN11 2M	Cylindrical axial	Through-beam	15000 mm		Manual adjustment	Cable	2 m	NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	41 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, through-beam, 15 m, NPN, Light-ON/Dark-ON, 2 m cable
E3F1-TN21	Cylindrical axial	Through-beam	15000 mm		Manual adjustment	Connector M12		NPN	Dark-ON, Light-ON	0.5 ms	ABS	M18	45 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, through-beam, 15 m, NPN, Light-ON/Dark-ON, M12 connector
E3F1-TP11 2M	Cylindrical axial	Through-beam	15000 mm		Manual adjustment	Cable	2 m	PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	41 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, through-beam, 15 m, PNP, Light-ON/Dark-ON, 2 m cable
E3F1-TP21	Cylindrical axial	Through-beam	15000 mm		Manual adjustment	Connector M12		PNP	Dark-ON, Light-ON	0.5 ms	ABS	M18	45 mm	Polarity free red light	10-30 V	IP66	Photoelectric sensor, M18 threaded barrel, plastic, red LED, through-beam, 15 m, PNP, Light-ON/Dark-ON, M12 connector

Nebyly nalezeny žádné výsledky. Rozšiřte nastavení filtru.

Resetovat všechny filtry

Porovnat produkty Ukázat více produktů

Příslušenství

Reflectors for retro-reflective photoelectric sensors

Shape	Type	Housing material	Features	Size in mm	Applicable Sensor		Order code
	General purpose reflectors	ABS base Acrylic surface	Surface screw mounting (diagonal holes)	40 × 60 × 7.5	Retro-reflective photoelectric sensors with and without M.S.R		E39-R1S
			Surface screw mounting (holes on one side only)	35.4 × 42.3 × 8			E39-R9
			Surface screw mounting (holes on one side only)	51.4 × 60.3 × 8.5			E39-R42
	Small size		Side screw mounting or surface selfadhesive	41.8 × 22.5 × 11			E39-R3
	Small size		Surface screw mounting	23 × 13.7 × 4.9			E39-R4
	Large size			100 × 100 × 9			E39-R8
	Large size			84.5 × 84.5 × 8.7			E39-R40
	High precision		Microtripel for improved performance with fine beam sensors	52 × 40 × 4.8	Recommended for fine beam coaxial models (E3NC-LH03, E3S-DB, E3T-SR4)		E39-R6
				30 × 45			E39-R12
				14 × 23 × 1			E39-R37-CA
				12 × 24			E39-R13
	Simple mounting		Round shape with centered mounting hole for simple screw mounting	Diameter: 84 Depth: 7.4	Photoelectric sensors with and without M.S.R.		E39-R7

Note: the ambient operating temperature is -25°C to 55°C unless otherwise specified

Shape	Type	Housing material	Features	Size in mm	Applicable Sensor		Order code
	Enhanced detergent resistance	PVC	Surface screw mounting IP69k after DIN 40050 part 9	40 × 60 × 7.5	Recommended for harsh environment sensors		E39-R50
		PET	Surface screw mounting IP69k after DIN 40050 part 9 Anti-fogging coating	40 × 60 × 7.5			E39-R50K
		PVC	Surface screw mounting IP69k after DIN 40050 part 9	20 × 60 × 6			E39-R51
	Highest detergent resistance	SUS316L Borosilicat	Surface screw mounting	43 × 30 × 5			E39-R16
	Heat resistant	Borosilicat	Surface screw mounting 450°C heat resistance Suitable for vacuum environment	95 × 51 × 8			E39-R47
	Non-fogging reflector	ABS Acrylic surface	Anti-fogging coating	40 × 60 × 7.5			E39-R1K
	Special polarizing	ABS base PMMA surface	Special polarizing filter to PET	44 × 80 × 8.5	E3ZM-B, E3FA-B, E3FB-B, E3S-DB		E39-RP1
	Oil-resistant Reflector	Methacrylate resin surface Aluminium, Stainless steel screws	Resistant to cutting oil	65.4 × 106 × 11.5	E3ZR-C		E39-R1R
	General purpose tape reflectors	Acrylic	Self adhesive Pre cut	35 × 10 × 0.6	Photoelectric sensors with and without M.S.R.		E39-RS1
				35 × 10 × 0.6		Optimised for E3T-SR4	E39-RS1-CA
				40 × 35 × 0.6			E39-RS2
				40 × 35 × 0.6		Optimised for E3T-SR4	E39-RS2-CA
				80 × 70 × 0.6			E39-RS3
				80 × 70 × 0.6		Optimised for E3T-SR4	E39-RS3-CA
			Self adhesive Cut-to-length, roll material	25 mm × 5 m			E39-RS25 5 m
				25 mm × 22.8 m			E39-RS25 22.8 m
				50 mm × 5 m			E39-RS50 5 m
				50 mm × 22.8 m			E39-RS50 22.8 m
	High precision tape reflectors		Self adhesive Pre cut	195 × 22	Recommended for fine beam and laser sensors (E3NC-LH03, E3Z-LR, E3S-DB_2)		E39-RS4
	High precision tape reflectors		Self adhesive Pre cut	108 × 46			E39-RS5

Note: Note: the ambient operating temperature is -25°C to 55°C unless otherwise specified

Jak vám můžeme pomoci?

Pokud máte dotazy nebo chcete požádat o cenovou nabídku, obraťte se na nás nebo nám zašlete žádost.

+420 234 076 010

Kontaktujte nás E3F1

Prosím vyplňte všechna povinná pole označená *. S vašimi osobními údaji bude nakládáno důvěrně.

Jméno.

Text error notification

Příjmení

Text error notification

E-mail

Email error notification

Telefon

Text error notification

Preferovaný den

Text error notification

Společnost

Text error notification

PSČ

Text error notification

Země

Country error notification

Dotazy či připomínky

Text area error notification

Souhlasím se zásadami ochrany osobních údajů společnosti OMRON

Checkbox error notification

Přihlaste se k odběru novinek

Checkbox error notification

Děkujeme Vám za odeslání vašeho požádavku. Budeme Vás kontaktovat co nejdříve.

Objevili se technické potíže. Odeslání Vašeho formuláře nebylo úspěšné. Prosím přijměte naši omluvu a zkuste to znovu později. Podrobnosti: [detaily]

+420 234 076 010

+420 234 076 010

Požádat o cenovou nabídku

Nabídka pro E3F1

Vyplněním tohoto formuláře můžete požádat o cenovou nabídku vybraného produktu. Prosím vyplňte všechna povinná pole označená *. S vašimi osobními údaji bude nakládáno důvěrně.

Osobní údaje

Produkt E3F1

Jméno.

Text error notification

Příjmení

Text error notification

E-mail

Email error notification

Telefon

Text error notification

Společnost

Text error notification

Země

Country error notification

Podrobnosti nabídky

Nakupujete u společnosti Omron nebo od distributora/partnera?

Select notification error

Název/pozice

Select notification error

Dotazy či připomínky

Text area error notification

Souhlasím se zásadami ochrany osobních údajů společnosti OMRON

Checkbox error notification

Přihlaste se k odběru novinek

Checkbox error notification

Děkujeme Vám za vaši žádost o cenovou nabídku. Požadované informace Vám poskytneme co nejdříve.

Objevili se technické potíže. Odeslání Vašeho formuláře nebylo úspěšné. Prosím přijměte naši omluvu a zkuste to znovu později. Podrobnosti: [detaily]

Požádat o cenovou nabídku

Požádat o cenovou nabídku

Vlastnosti

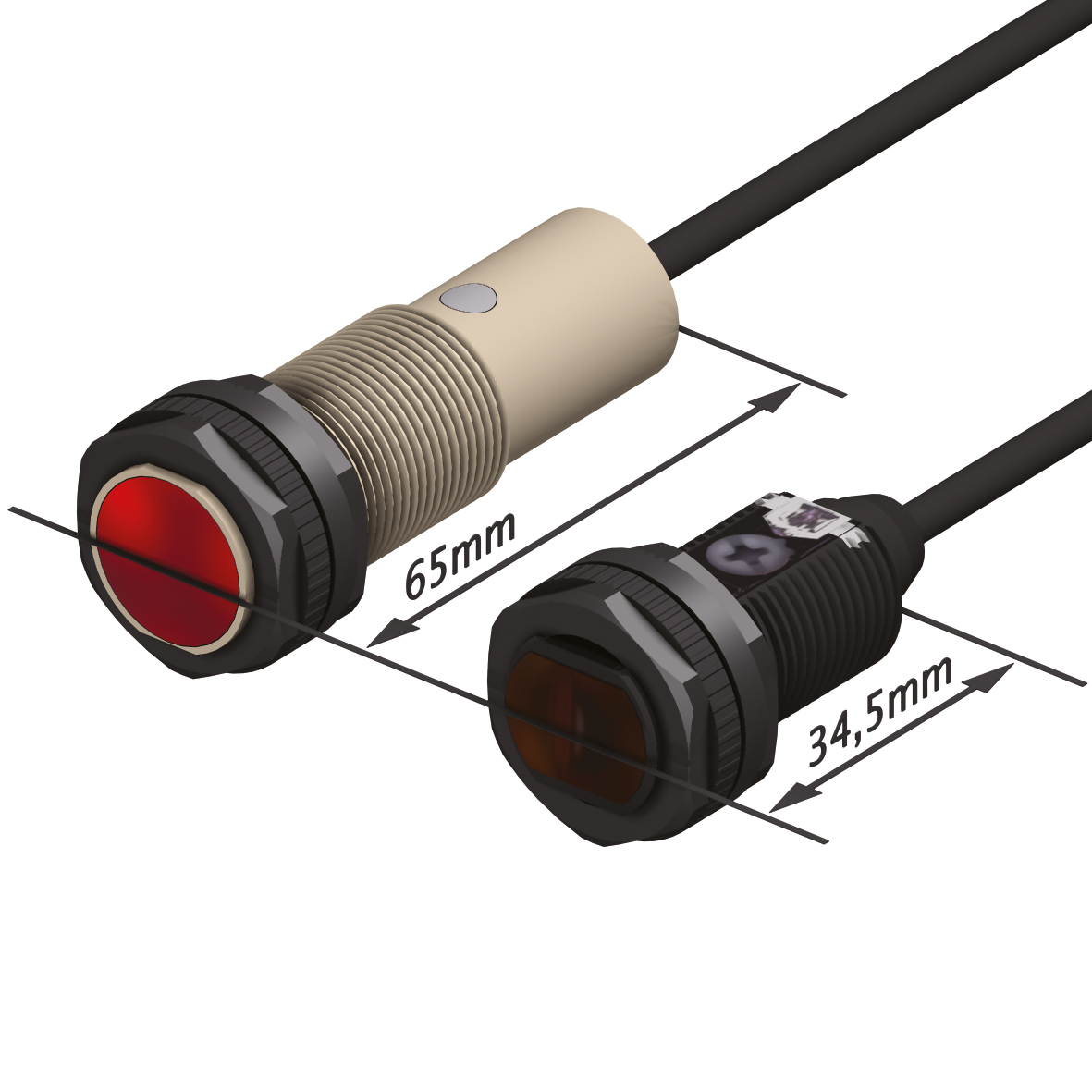

Compact size and shape

e3favse3f2-sensor prod

Kompaktní velikost a tvar a univerzální možnosti instalace.

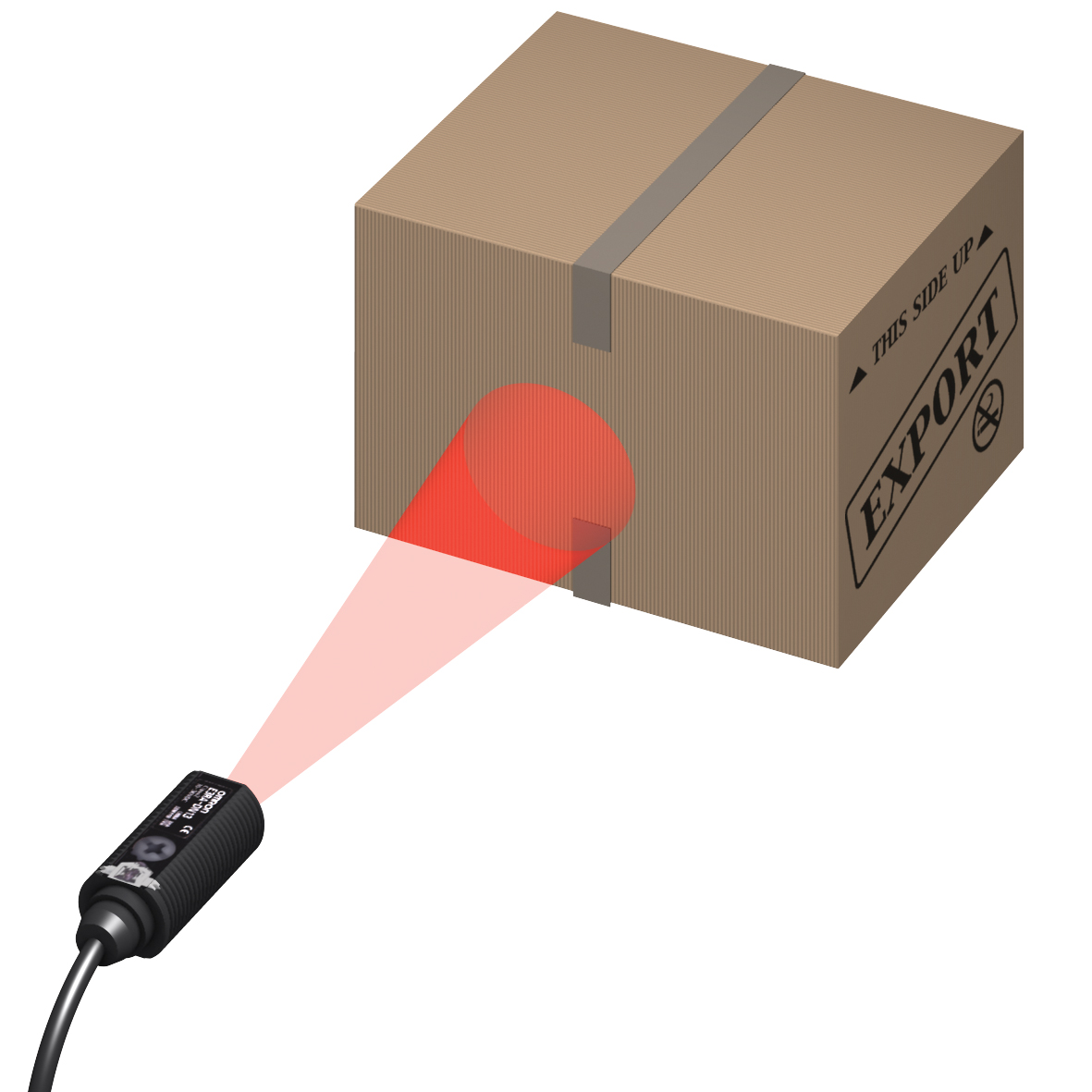

Visible LED light for easy alignment
